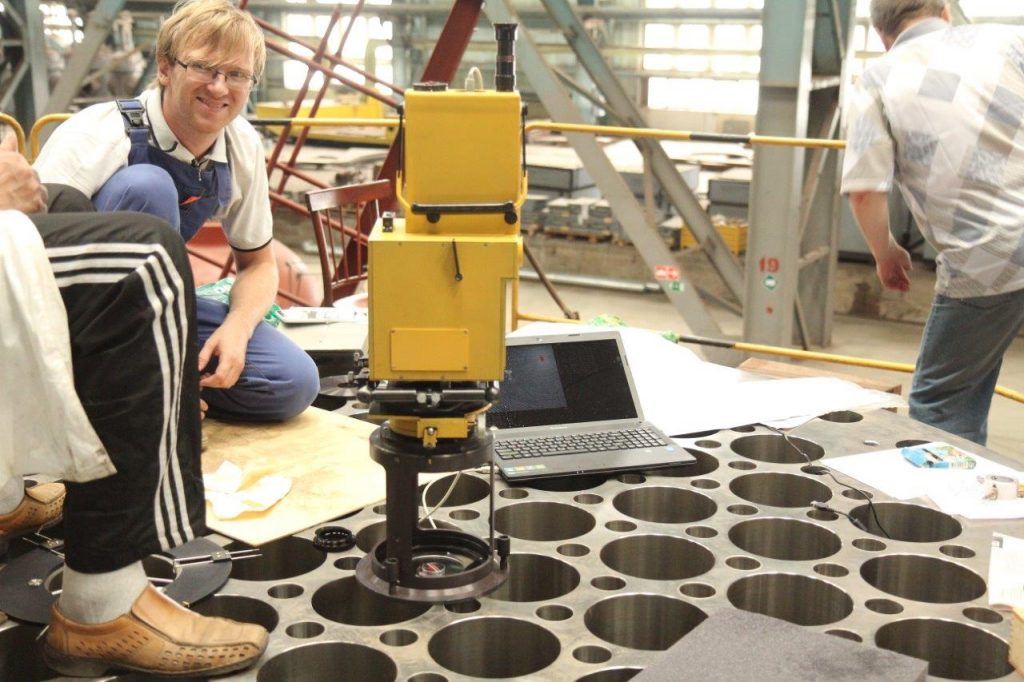

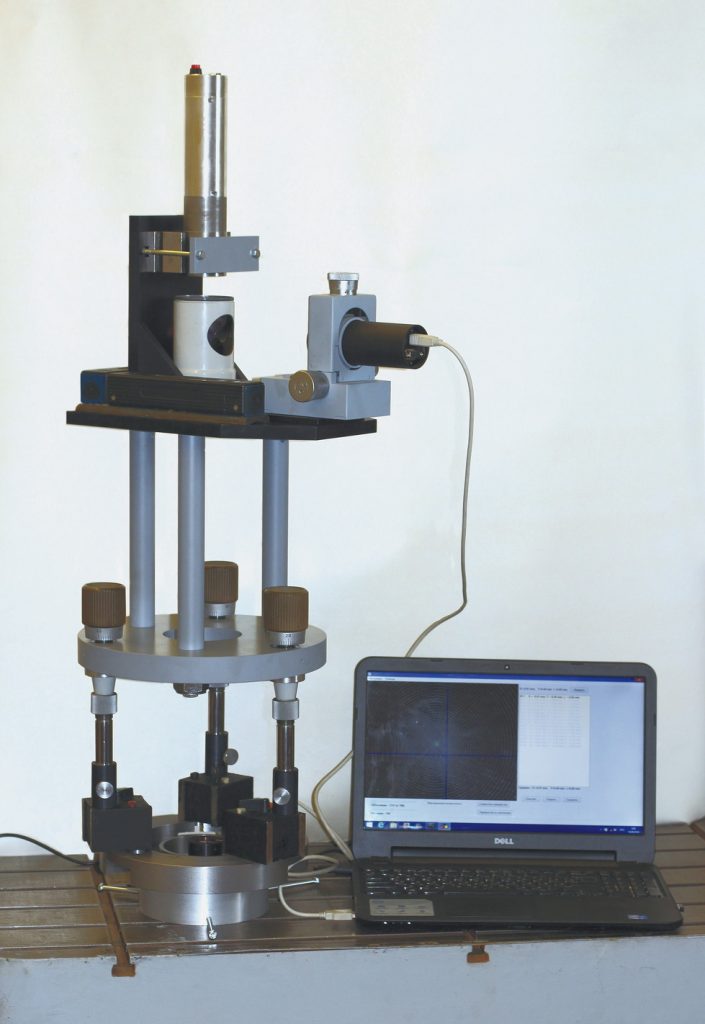

Высокоточный прибор «Лазерный отвес», предназначенный для бесконтактного контроля соосности базовых отверстий отдельных внутрикорпусных (ВКУ) узлов и для проверки точности контрольной сборки ВКУ с корпусом реактора. Прибор был выполнен на базе лазерного измерителя непрямолинейности «Лазерная струна».
«Данный прибор рекомендуетса использовать на атомных станциях при контроле соосности разборки и последующей сборки внутрикорпусных устройств (ВКУ) атомных реакторов.
Ниже приведены технические характеристики прибора.
Длина контролируемой трассы, (м) 15
Пределы измеряемых отклонений:
При визуальных измерениях, (мм) ± 5,0
При электронных измерениях, (мм) ± 3,0
Пределы допускаемой абсолютной погрешности измерений отклонений от опорной прямой, при измерениях
на всей трассе не более, (мм) ± 0,3

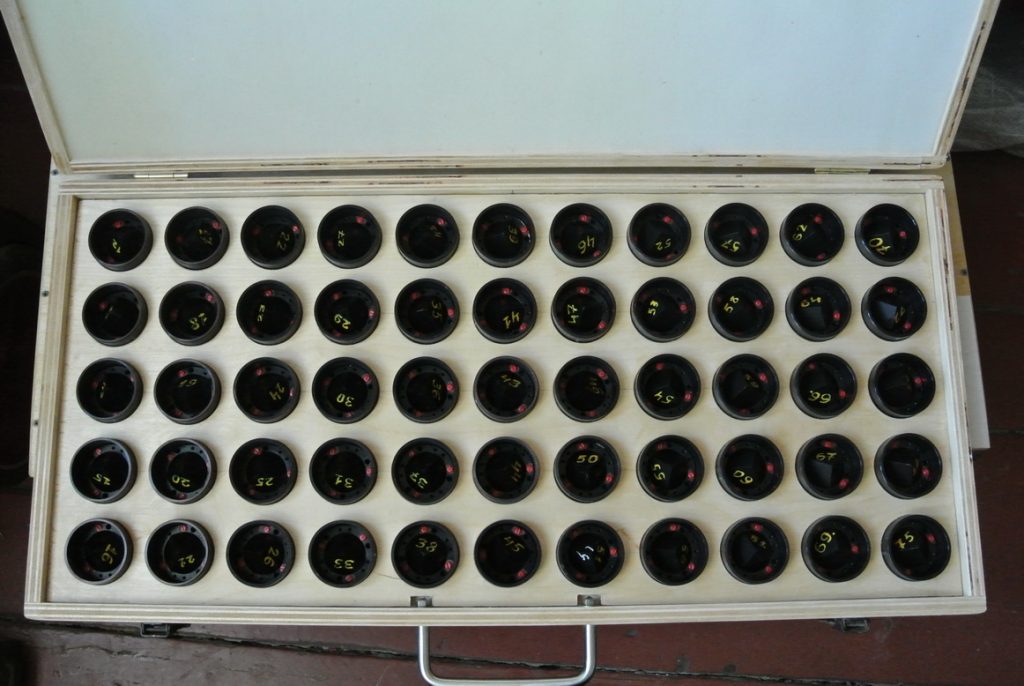

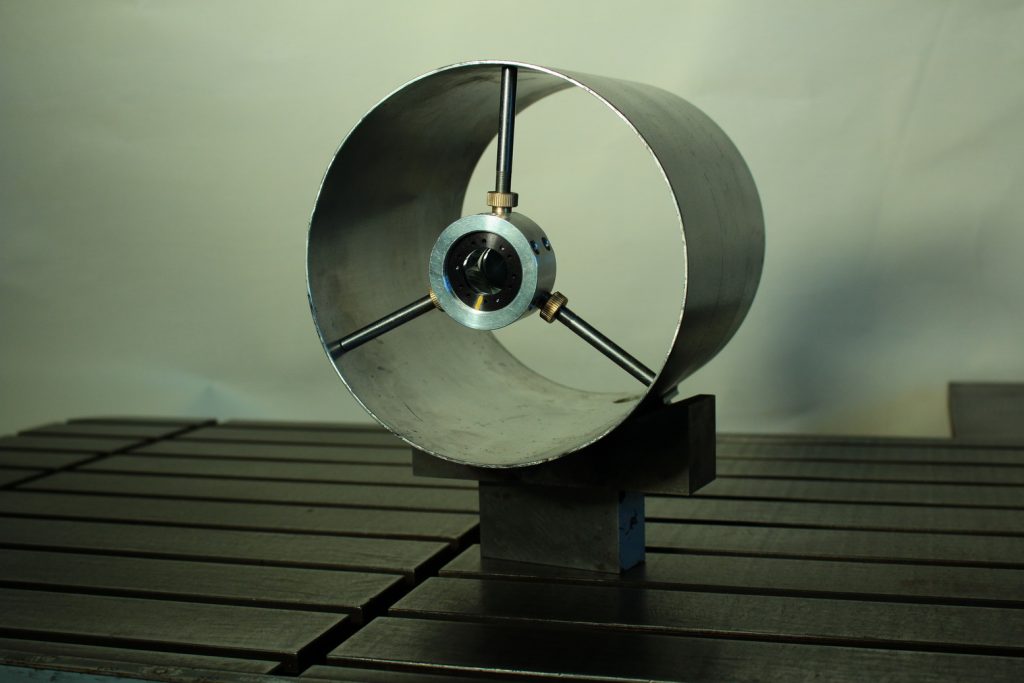

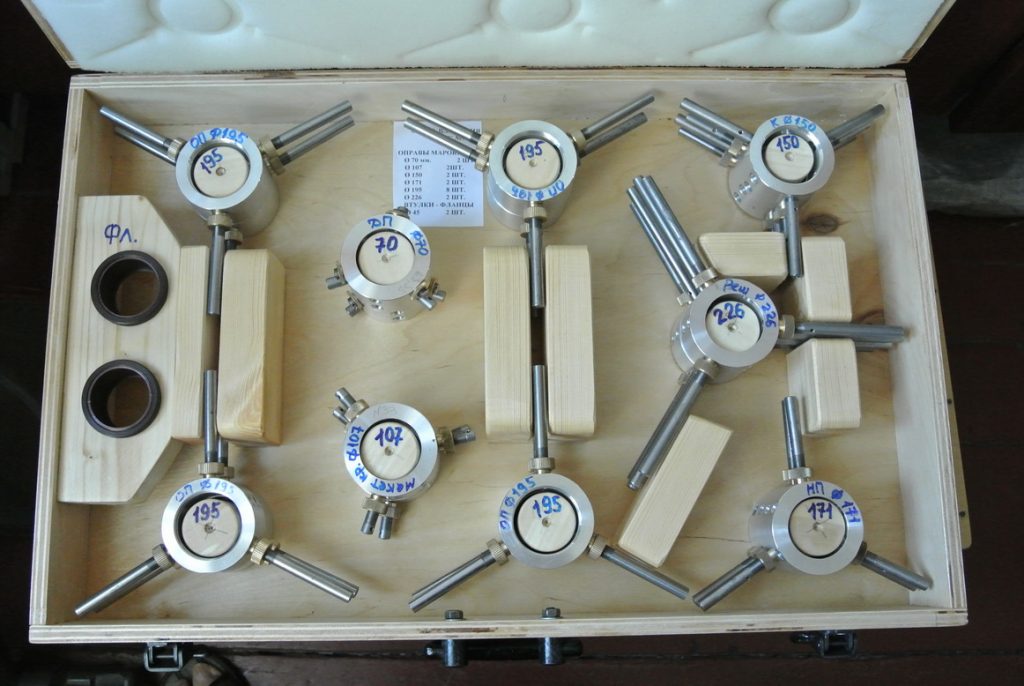

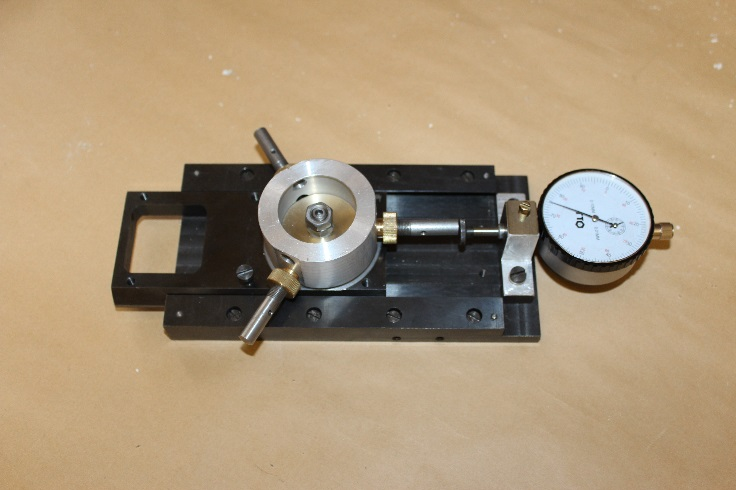

Погрешность центрирования марки относительно оси отверстия, (мм) ± 0,05
Отклонение от вертикали лазерного луча ( угл. сек) ± 4,0
Уникальной особенностью данного измерителя является то, что в настоящее время отечественная промышленность аппаратуру такого рода не выпускает. Новизна проекта подтверждается патентами № 2457434 от 27.06. 2012 г. и № 2591741 от 28.01.2015
