Измеритель отклонений от прямолинейности «Лазерная струна ЛС-1»

Разработка предприятия ООО «ГРАДАН»

• Номер в ГРСИ РФ: 95240-25
• патент № 2457434 от 27 июня 2012 г.
• патент № 2603999 от 10 ноября 2016 г.
• патент на полезную модель № 216337 от 30 01 2023г.

Описание типа 95240-25 Скачать

Сертификат об утверждении типа средств измерений Скачать

Лазерная труба выпускается в двух модификациях, отличающихся габаритными размерами.

Измеритель отклонений от прямолинейности «Лазерная струна ЛС-1»

На рис. А показана Лазерная струна ЛС-1 01. 001, а на рис Б Лазерная струна ЛС-101.000.

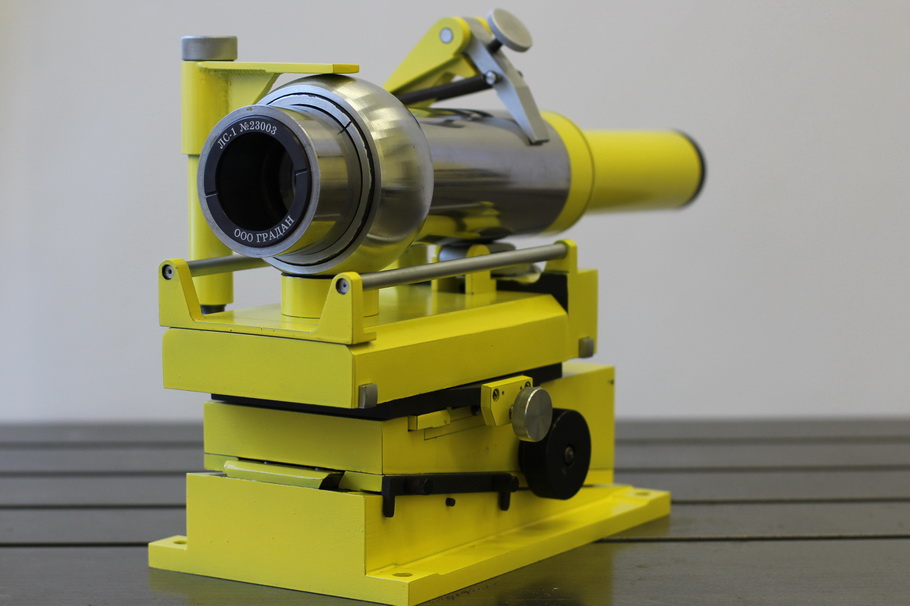

Приборы отличаются размером диаметра объектива и , как следствие, диаметром корпуса трубы. В Лазерной струне ЛС-101.000 корпус трубы имеет диаметр Ø 50 мм. Этим диаметром прибор может базироваться различным способом: в посадочные отверстия при контроле соосности, на инструментальную призму и др. На рис. Б труба установлена в зажимной патрон магнитной подставки, входящей в комплект поставки. В основном этот вариант применяется при решении задач, когда прибор может неоднократно переставляться в процессе контроля. В этом случае габариты прибора и его вес играют большое значение. В Лазерной струне ЛС-101.001 корпус трубы имеет диаметр Ø 70 мм или 64мм Этим диаметром труба прибора базируется в лафет с подъемным столом. Лафет имеет возможность заклонять трубу прибора в двух взаимно перпендикулярных направлениях. Лафет устанавливается на подъемный стол и фиксируется на его опорной площадке с помощью включающегося магнита. Стол имеет возможность перемещать лафет с трубой в двух взаимно перпендикулярных направлениях. Две линейные подвижки и два заклона позволяют однозначно выставить Лазерную струну относительно контролируемого объекта. Этот вариант применяется в основном в тех случаях, когда прибор не требуется переставлять в процессе контроля, поскольку имеет относительно большие габаритные размеры и массу.

Основные принципы работы и состав прибора

Главной отличительной особенностью «лазерной струны» являются высокая стабилизация лазерного луча в пространстве и во времени как отсчетной базы и, как следствие, высокие точностные характеристики, сохраняющиеся на всей трассе измерений;

В основу стабилизации в пространстве лазерного пучка положен метод интерференционного преобразования, в котором сочетание монохроматического излучения лазера и асферической аберрации оптических элементов образует на выходе прибора кольцевую интерференционную структуру с четко выраженным круглым центральным пятном. Эта структура сохраняется на всей измерительной трассе, и центр круглого пятна образует отсчетную базовую прямую ось большой протяженности (до 100 метров и более). Относительно базовой оси происходит измерение параметров реперных точек испытуемого объекта или поверхности и, следовательно, положения объектов и поверхностей.

Прибор состоит из:

• Лазерного формирователя, труба которого может наклоняться вокруг центра сферической опоры в двух взаимно перпендикулярных плоскостях

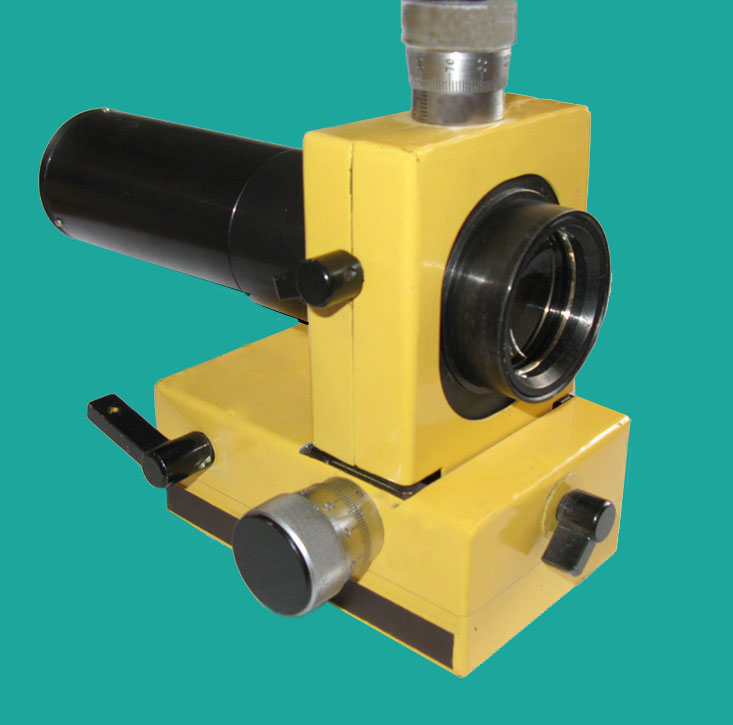

• Приемника
• Вычислительного блока
• Блока отображения информации

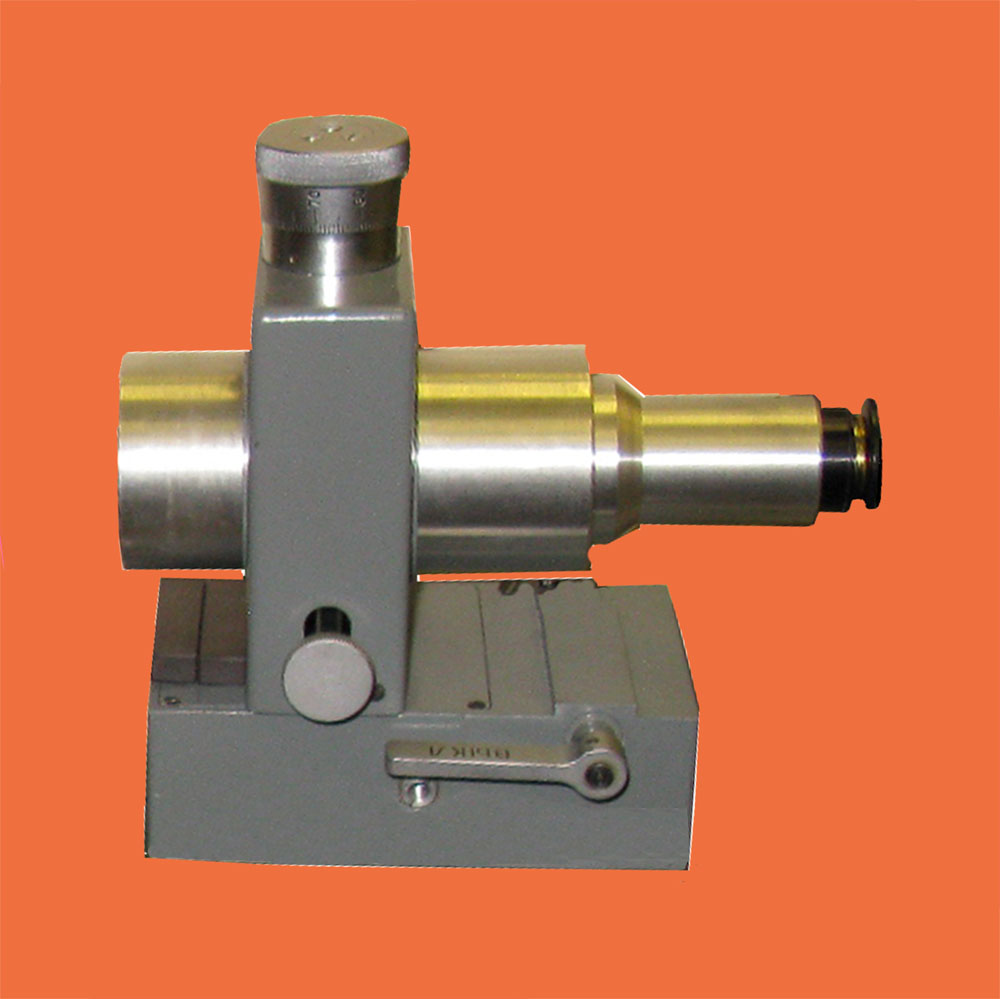

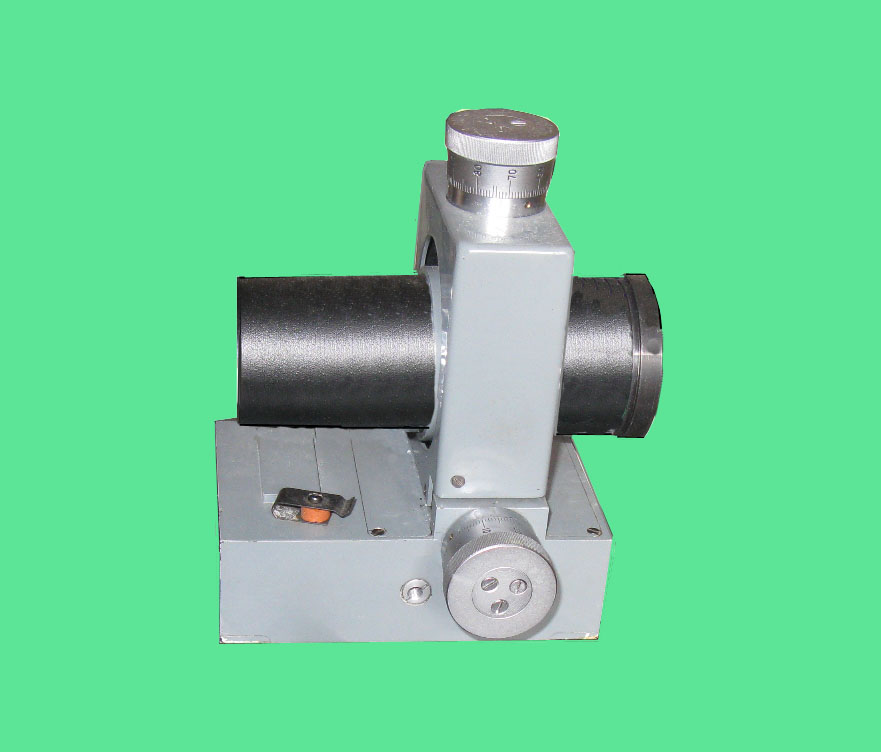

Для наблюдения кольцевой структуры в приборе используется визирная система и цифровая камера. Кольцевая структура попадает на поверхность приемника (матрицу цифровой камеры). Сигналы приемника преобразуются в цифровой видеосигнал и передаются в вычислительный блок. Последний передает сигналы в блок отображения информации, который выводит изображение кольцевой структуры на экран монитора

Программное обеспечение

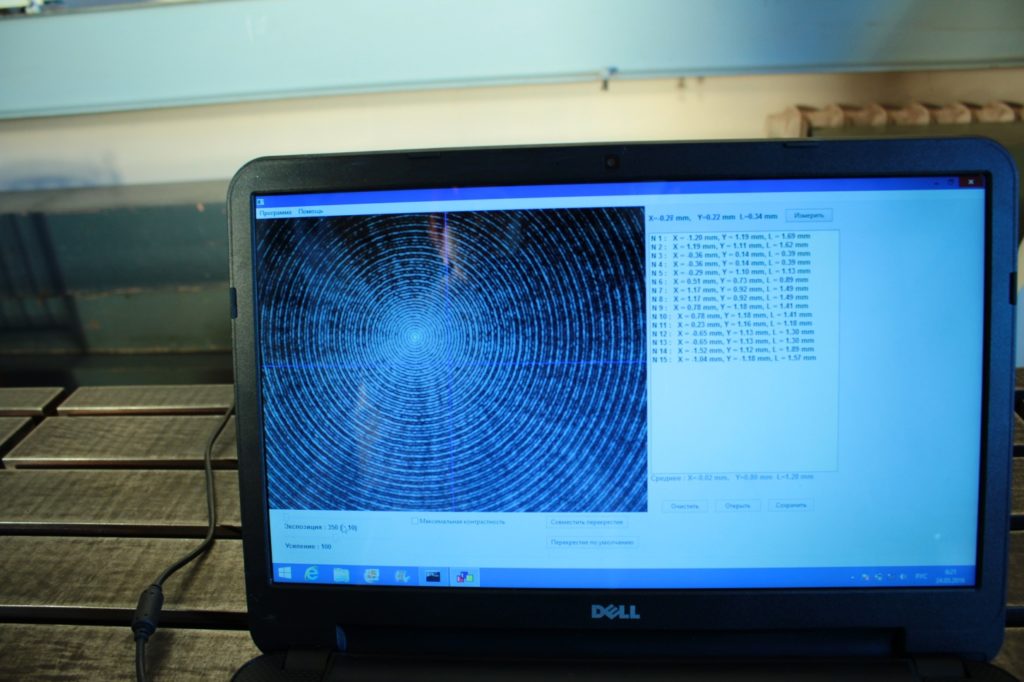

Данные с цифровой камеры по интерфейсу USB передаются на персональный компьютер, в котором установлено автономное программное обеспечение (ПО), осуществляющее:

• Обработку результатов измерения
• Отображение результатов на мониторе
• Сохранение результатов измерений
